SMT工艺简介
SMT加工行业是目前很火的一个行业，但是人们比较熟悉的是它的名字，并且对于它的制造流程等并不是特别熟悉，本文小编就来像大家介绍一下关于SMT的详细的工艺流程。
SMT工艺简介
印刷(红胶/锡膏)--> 检测(可选AOI全自动或者目视检测)-->贴装(先贴小器件后贴大器件:分高速贴片及集成电路贴装)-->检测(可选AOI 光学/目视检测)-->焊接(采用热风回流焊进行焊接)--> 检测(可分AOI 光学检测外观及功能性测试检测)--> 维修(使用工具：焊台及热风拆焊台等)--> 分板(手工或者分板机进行切板)
工艺流程简化为：印刷-------贴片-------焊接-------检修(每道工艺中均可加入检测环节以控制质量)
锡膏印刷
其作用是将锡膏呈45度角用刮刀漏印到PCB的焊盘上，为元器件的焊接做准备。所用设备为印刷机(锡膏印刷机)，位于SMT生产线的最前端。
零件贴装

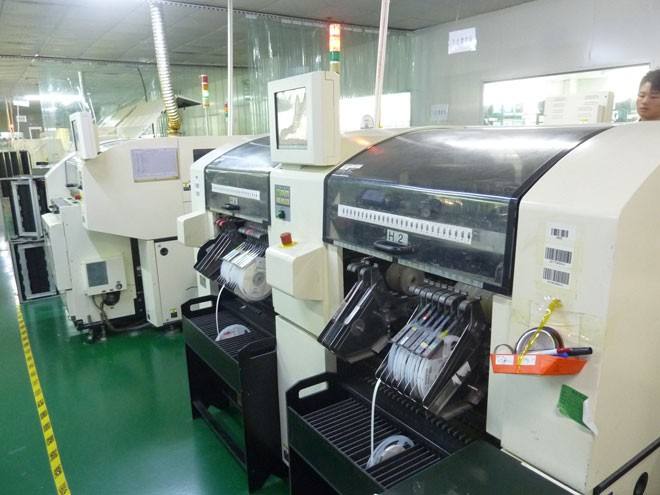

其作用是将表面组装元器件准确安装到PCB的固定位置上。所用设备为贴片机，位于SMT生产线中印刷机的后面，一般为高速机和泛用机按照生产需求搭配使用。
回流焊接
其作用是将焊膏融化，使表面组装元器件与PCB牢固焊接在一起。所用设备为回流焊炉，位于SMT生产线中贴片机的后面，对于温度要求相当严格，需要实时进行温度量测，所量测的温度以profile的形式体现。
AOI光学检测
其作用是对焊接好的PCB进行焊接质量的检测。所使用到的设备为自动光学检测机(AOI)，位置根据检测的需要，可以配置在生产线合适的地方。有些在回流焊接前，有的在回流焊接后。
维修
其作用是对检测出现故障的PCB进行返修。所用工具为烙铁、返修工作站等。配置在AOI光学检测后。
分板
其作用对多连板PCBA进行切分，使之分开成单独个体，一般采用V-cut与 机器切割方式。
基础知识
焊锡膏是将焊料粉末与具有助焊功能的糊状焊剂混合而成的一种浆料，通常焊料粉末占90%左右，其余是化学成分。
我们把能随意改变形态或任意分割的物体称为流体，研究流体受外力而引起形变与流动行为规律和特征的科学称为流变学。但在工程中则用黏度这一概念来表征流体黏度的大小。
焊锡膏的流变行为
焊锡膏中混有一定量的触变剂，具有假塑性流体性质。焊锡膏在印刷时，受到刮刀的推力作用，其黏度下降，当达到模板窗口时，黏度达到最低，故能顺利通过窗口沉降到PCB的焊盘上，随着外力的停止，焊锡膏黏度又迅速回升，这样就不会出现印刷图形的塌落和漫流，得到良好的印刷效果。
