SMT回流焊温度曲线分析
在SMT回流焊接工艺中使用两种常见类型的温度曲线，它们通常叫做保温型(soak)和帐篷型(tent)温度曲线。在保温型曲线中，如前面所讲到的，装配在一段时间内经历相同的温度。帐篷型温度曲线是一个连续的温度上升，从装配进入炉子开始，直到装配达到所希望的峰值温度。

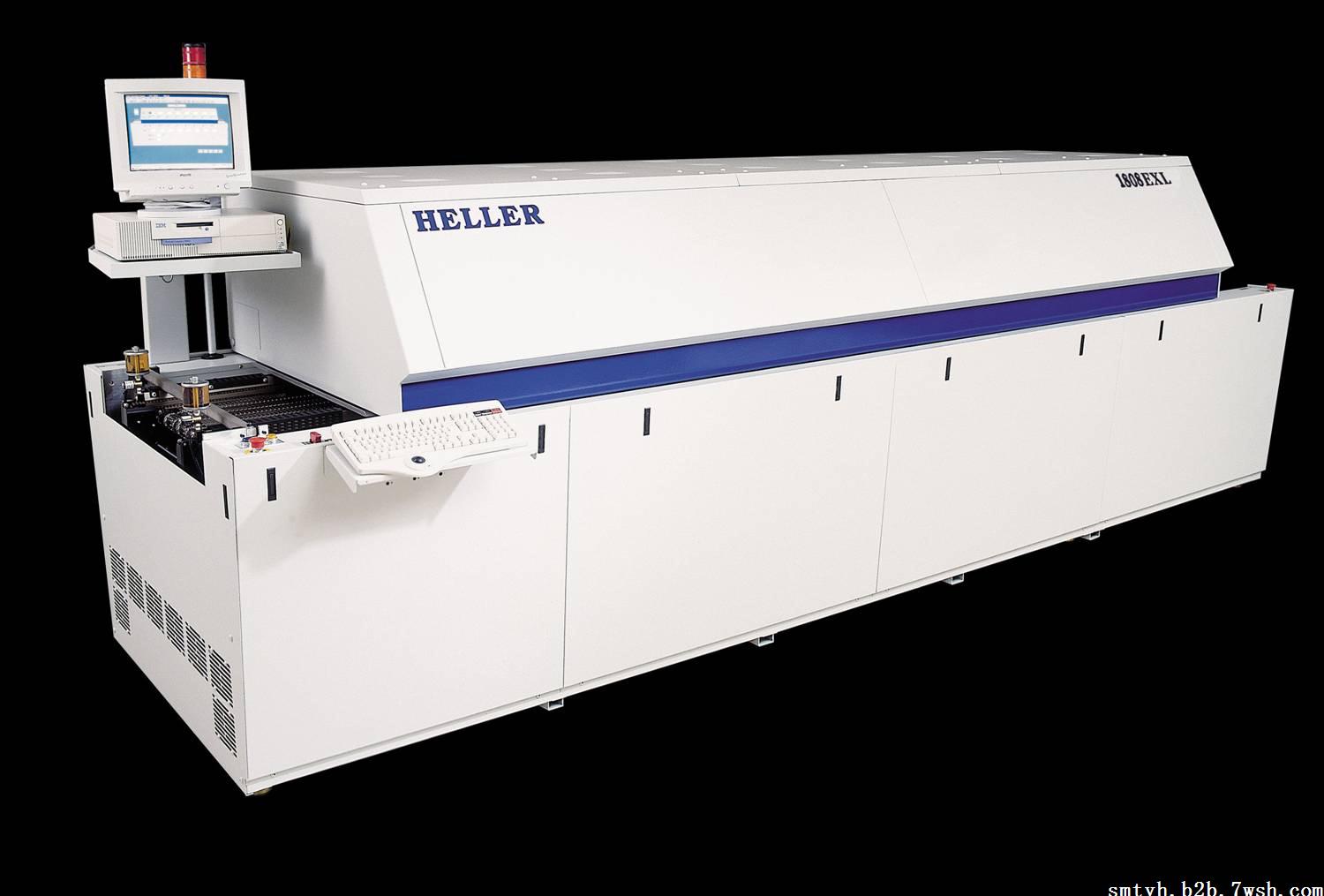

SMT回流焊温度曲线分析
所希望的温度曲线将基于装配制造中使用的锡膏类型而不同。取决于锡膏化学组成，制造商将建议最佳的温度曲线，以达到最高的性能。温度曲线的信息可以通过联系锡膏制造商得到。最常见的配方类型包括水溶性(OA)、松香适度激化型(RMA, rosin mildly activated)和免洗型(no-clean)锡膏。
经典的PCB温度曲线系统元件
一个经典的PCB温度曲线系统由以下元件组成：
数据收集曲线仪，它从炉子中间经过，从PCB收集温度信息。 •热电偶，它附着在PCB上的关键元件，然后连接到随行的曲线仪上。 •隔热保护，它保护曲线仪被炉子加热。 •软件程序，它允许收集到的数据以一个格式观看，迅速确定焊接结果和/或在失控恶劣影响最终PCB产品之前找到失控的趋势。
读出与评估温度曲线数据
锡膏制造商一般对其锡膏配方专门有推荐的温度曲线。应该使用制造商的推荐来确定一个特定工艺的最佳曲线，与实际的装配结果进行比较。然后可能采取步骤来改变机器设定，以达到特殊装配的最佳结果
回流焊接工艺的经典PCB温度曲线
总结
做温度曲线是PCB装配中的一个关键元素，它用来决定过程机器的设定和确认工艺的连续性。没有可测量的结果，对回流工艺的控制是有限的。咨询一下锡膏供应商，查看一下元件规格，为一个特定的工艺确定最佳的曲线参数。通过实施经典PCB温度曲线和机器的品质管理温度曲线的一个正常的制度，PCB的报废率将会降低，而质量与产量都会改善。结果，总的运作成本将减低。
