什么是SMT生产线

SMT即将传统的电子元器件压缩成为体积只有几十分之一的器件直接将表面组装元器件贴、焊到印制板表面规定位置上的装联技术。与传统的工艺相比，SMT具有高密度、高可靠、低成本、小型化、声场的自动化等五大特点。

什么是SMT生产线

SMT生产线的类型

SMT生产线可分为两种类型，按照自动化程度可分为全自动生产线和半自动生产线;按照生产线的规模大小可分为大型、中型和小型生产线。

全自动生产线是指整条生产线设备都是全自动设备，通过自动上板机、缓冲连接线和卸板机将所有的生产设备连一条生产线;

半自动生产线是指主要生产设备没有连接起来或没有完全连接起来，印刷机是半自动的，需要人工印刷或人工装卸印制板。

SMT生产线的主要组成部分为：由表面组装元件、电路基板、组装设计、组装工艺;

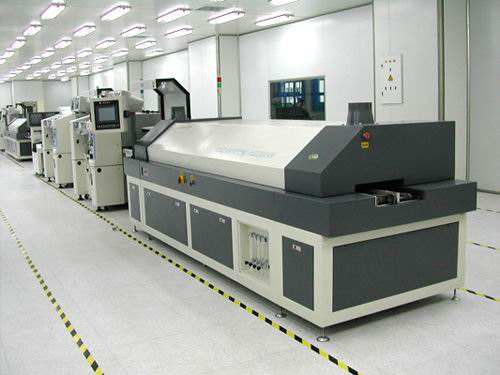

主要生产设备包括印刷机、点胶机、贴装机、再流焊炉和波峰焊机。辅助设备有检测设备、返修设备、清洗设备、干燥设备和物料存储设备等。

简单地了解SMT的基本情况后，我们今天将重点介绍SMT检测的重要性。

SMT检测的重要性

SMT品检是提高SMT产品质量的重要步骤，它能改善产品品质，努力达到“零缺陷”。

组装到仪器上再发现故障的费用是在装配印刷电路板时发现故障所耗费用的几十倍;

而将产品投入市场后发现故障的费用将是在装配印刷电路板时发现故障所耗费用的上百倍 。

作业过程中为了确保SMT产品质量，就要进行有效地检测，及时发现缺陷和故障并修复，从而有效降低因制造含有故障的产品及返修所需的费用。

请输入标题 abcdefg

SMT品检技术基本内容主要有：可测试性设计;原材料来料检测;工艺过程检测和组装后的组件检测等。

SMT品检从检测位置上可分为来料检测(简称IQC)、工艺过程检测(简称IPQC)、成品检测(简称FQC)、出厂检测(简称OQC)等方面;从检测方法上可分为：目视检测、在线测试(简称ICT)、自动光学检测(简称AOI)、X-ray检测(简称X-ray或AXI)、功能测试(简称FCT)等方面。

ICT测试仪

ICT是In Circuit Tester英文简称，中文含义是在线测试仪，是现代电子企业必备的PCBA(Printed Circuit Board Assembly，印刷电路板组件)生产的测试设备。

ICT使用范围，测量准确性高，对检测出的问题指示明确，即使电子技术水准一般的工人处理有问题的PCBA也非常容易。

请输入标题 abcdefg

ICT的工作原理及分类

电气测试使用的最基本仪器是在线测试仪(ICT)，采用一种元器件级的测试方法用来测试装配后的电路板上的每个元器件。

ICT可分为针床ICT和飞针ICT。

飞针ICT基本只进行静态的测试，优点是不需制作夹具，程序开发时间短。

针床式ICT可进行模拟器什功能和数字器件逻辑功能测试，故障覆算率高。

请输入标题 abcdefg

在SMT生产线上，时间就代表着效率。

使用ICT能极大地提高生产效率，降低生产成本，在线测试仪检出故障覆盖率可达95%，其在生产线上的合理配置能够尽早发现制造故障并及时维修，或对生产工艺进行及时调整，有效降低因制造带有故障的产品及返修所需的费用。

所以，选择一台可以节省测试时间、提高生产效率的ICT测试仪显得尤其重要。
